Fragilisation et fracturation de verrière : quand la pyrotechnie sauve des vies

On imagine souvent l’évacuation d’un aéronef de combat comme un geste unique : tirer une poignée, et tout s’enchaîne. La réalité est plus nuancée.

Il existe en fait deux grands scénarios de sortie d’urgence, qui n’imposent pas les mêmes contraintes à la verrière:

1. Dans le premier, le pilote est éjecté en vol par un siège qui le propulse à travers la verrière.
2. Dans le second, l’appareil est au sol et l’équipage sort par ses propres moyens.

À ces deux scénarios correspondent deux fonctions pyrotechniques différentes, et deux niveaux de fourniture distincts chez Pyroalliance.

C’est cette distinction que nous explorons ici.

1. La verrière, dernier obstacle avant la sortie

Sur les avions de combat et d’entraînement, la verrière est un élément structurel solide, conçu pour résister à des vitesses élevées et à des chocs comme l’impact d’oiseaux. Cette robustesse, indispensable en vol normal, devient un problème en situation d’urgence : il faut pouvoir franchir cette barrière transparente de façon instantanée et parfaitement fiable, sans blesser le pilote.

Pour cela, l’industrie aéronautique militaire s’appuie sur des cordeaux détonants : des charges linéaires souples, collées sur la face interne de la verrière selon un tracé étudié. Quand la pyrotechnie est activée, l’onde de détonation parcourt le cordeau et brise la verrière le long de la ligne définie, en quelques millisecondes. Le principe est commun aux deux fonctions qui suivent — mais leur emploi, leur scénario et le périmètre fourni par Pyroalliance diffèrent sensiblement.

Il existe par ailleurs une autre approche, le largage complet de la verrière, qui l’éjecte d’un bloc avant la sortie de l’équipage ; elle relève d’une autre technologie et sort du cadre de cet article, centré sur les solutions à base de cordeaux détonants.

La distinction qui nous occupe tient au moment et à la manière dont l’équipage quitte l’appareil :

1. Éjection en vol d’un côté,
2. Évacuation au sol de l’autre.

Les deux parties suivantes décrivent chacun de ces cas.

2. La fragilisation : franchir la verrière en vol lors de l’éjection

La fragilisation correspond au scénario d’éjection en vol.

Le siège éjectable propulse le pilote en dehors de l’avion ; pour que la verrière ne constitue pas un mur, elle est préalablement fragilisée par un cordeau détonant qui la brise sur le tracé du passage du siège. Le pilote traverse alors une verrière déjà rompue, ce qui réduit fortement les charges encaissées au moment du passage.

Dans ce cas de figure, Pyroalliance fournit uniquement le cordeau détonant.

Le reste de la chaîne:

— INITIATION > SÉQUENCEMENT > LIAISON AU SIÈGE ÉJECTABLE —

relève de l’architecture d’éjection mise en œuvre par l’avionneur ou l’intégrateur du siège. Le cordeau Pyroalliance s’insère donc comme un maillon spécialisé au sein d’un système plus large, dont la maîtrise d’œuvre reste extérieure.

Ce périmètre, plus restreint, n’en est pas moins exigeant : les cordeaux spécifiques à cette application doivent délivrer une fragilisation parfaitement maîtrisée, reproductible, sur l’ensemble du domaine de température et après des années d’attente à bord, sans jamais fragiliser la verrière de façon intempestive en service normal. C’est là que la qualification du composant — conformité STANAG 2895, tenue aux vibrations, aux UV et au crash — prend toute son importance.

3. La fracturation : briser la verrière au sol sans éjection

La fracturation correspond au scénario d’évacuation au sol, sans actionner de siège éjectable.

L’appareil est posé, et l’équipage doit pouvoir sortir rapidement par ses propres moyens — par exemple si l’ouverture normale de la verrière est impossible. La pyrotechnie brise alors la verrière sur toute sa circonférence pour dégager l’ouverture nécessaire à la sortie.

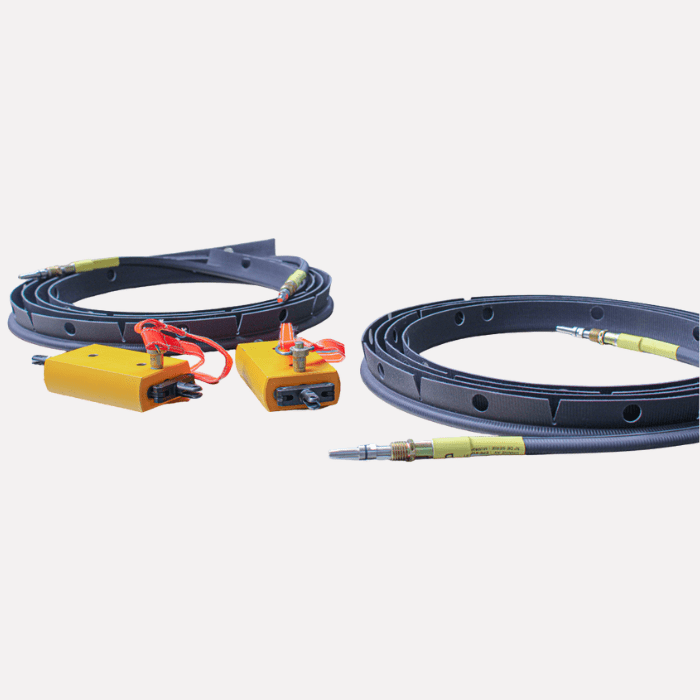

Dans ce cas, Pyroalliance ne fournit pas un simple composant mais la chaîne pyrotechnique complète :

• l’unité de contrôle,
• la ligne de transmission sur typiquement plus de 8 mètres,
• et le cordeau de fracturation adapté à la géométrie de la verrière.

L’entreprise est ici maître d’œuvre de l’ensemble du système de fracturation de verrière, conçu et fabriqué sous sa propre autorité de conception.

Le système est déclenché par action mécanique du pilote et reste totalement autonome : il ne requiert aucune énergie externe, ni électrique, ni hydraulique. Cette indépendance est précieuse pour une évacuation au sol, où les sources d’énergie de bord peuvent être indisponibles. La partie installée dans la cabine est par ailleurs optimisée pour éviter tout effet sur l’équipage ou les équipes de secours : effets contenus, pas de fragments ni de flammes à proximité de l’équipage.

Les configurations s’adaptent au profil de l’aéronef. Sur un biplace, deux chaînes équipent l’appareil — une avant pour le pilote, une arrière pour le copilote — chacune pouvant être activée par l’un des occupants. Dimensions, poids et énergie délivrée (le triptyque SWaP : Size, Weight and Power) sont ajustés au cahier des charges de chaque programme. L’absence de restriction ITAR facilite les démarches d’export.

4. La plus-value de la pyrotechnie

Que Pyroalliance fournisse un cordeau seul ou une chaîne complète, le choix de la pyrotechnie répond toujours aux mêmes raisons de fond — un ensemble de caractéristiques que seule cette technologie réunit dans un même dispositif.

La vitesse:

Une charge pyrotechnique délivre son énergie en quelques millisecondes. Dans une séquence d’éjection comme dans une évacuation d’urgence, ce temps de réponse est décisif : aucun solénoïde, aucun vérin hydraulique, aucun moteur électrique ne rivalise sur ce paramètre.

L’autonomie énergétique:

Un système pyrotechnique contient sa propre énergie. Il ne dépend ni de la batterie de l’avion, ni du circuit hydraulique, ni d’aucune source externe. Cette indépendance est vitale en situation d’urgence, c’est-à-dire précisément quand les autres sources d’énergie de bord peuvent faire défaut.

La fiabilité dans la durée:

Les composants pyrotechniques ne contiennent pas de pièces mobiles susceptibles de s’user, de gripper ou de dériver dans le temps. Correctement stockés et qualifiés, ils restent dormants pendant des années avant de fonctionner exactement comme prévu le jour où on les sollicite. L’intégration d’une redondance dans la chaîne porte le niveau de fiabilité à un standard que les autres technologies peinent à atteindre.

À ces qualités génériques s’ajoutent celles du design Pyroalliance :

• Adaptation à la conception de l’aéronef,
• Effets contenus,
• Déclenchement mécanique direct,
• Transmission de l’ordre,
• Large domaine de température,
• Excellente tenue aux UV,
• Résistance aux vibrations et au crash,
• Durée de vie conforme à la norme STANAG 2895.

Autant d’atouts qui valent aussi bien pour le cordeau seul que pour la chaîne complète.

Fragilisation et fracturation répondent à deux scénarios bien distincts :

1. l’éjection en vol d’un côté,
2. l’évacuation au sol de l’autre.

Dans les deux cas, la même exigence s’impose : une fonction critique, irréversible, qui doit s’exécuter parfaitement dès la première sollicitation, parfois après des années passées en attente silencieuse.

C’est précisément ce que la pyrotechnie aéronautique permet, et ce que Pyroalliance met au service des avionneurs militaires.
