Défense Missiles Transmission

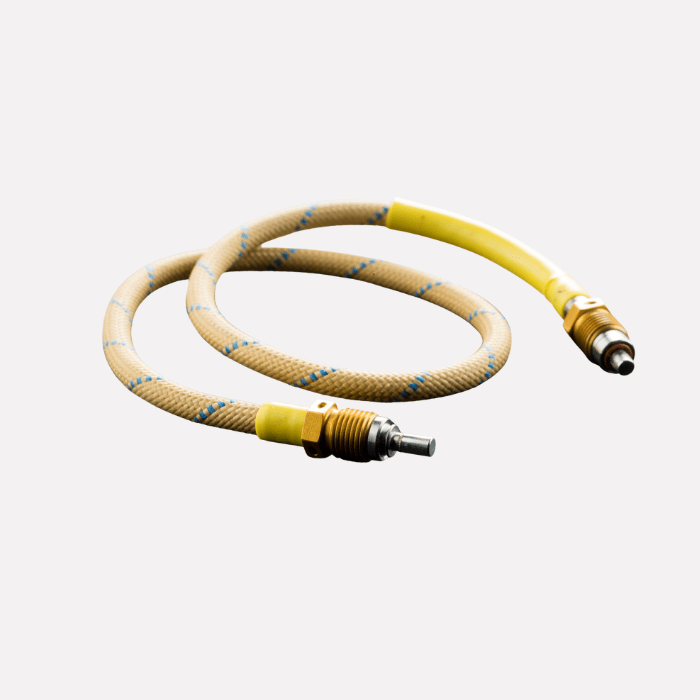

Ligne de transmission détonante

Pyroalliance conçoit et fabrique plusieurs types de cordeaux de transmission détonants avec des diamètres, des tailles, des connexions de forme ou des revêtements différents.

Contactez-nous
Télécharger la fiche produit

Le cordeau de transmission détonant est utilisé pour transmettre des signaux de détonation. Ce signal peut être reçu d’un autre cordeau détonant (via un boitier multivoies), d’un détonateur ou d’un Slapper. Il est transmis à une fonction terminale telle qu’un Initiateur Fonctionnant par Onde de Choc (IFOC) pour l’allumage d’un moteur à poudre ou un cordeau de découpe (pour les fonctions de séparation ou de sauvegarde).

Plus généralement, Pyroalliance fournit des chaînes pyrotechniques complètes adaptées aux besoins de ses clients. Elles sont conçues et fabriquées sous l’Autorité de Conception de Pyroalliance.

Ligne de transmission détonante en bref

Les avantages pyrotechniques

  • Longueur flexible et réglable pour une intégration facile
  • Aucune fuite ou effet externe
  • Intégrité mécanique du système
  • Taille et poids réduits
  • Haut niveau de fiabilité (contrôle à 100% par rayons X)
  • Sans plomb

Applications pour la Défense

  • Transmission d’ordres pyrotechniques pour l’allumage des propulseurs de missiles
  • Transmission d’ordres pyrotechniques pour la fonction de sauvegarde

Les chiffres clés de la performance pyrotechnique

SPECIFICATIONS TECHNIQUES NOTRE GAMME DE PERFORMANCE
TAILLE : Longueur de quelques centimètres à plusieurs mètres, Diamètre de la ligne entre 6 et 14 mm, Connexion mécanique standard M8-M13 adaptable en fonction de la géométrie de l'interface
MASSE : Gamme de 40g/m
RELAIS D'ALLUMAGE/DE FIN DE COURSE : HNS
SYSTÈME D'ALLUMAGE : Détonateur ou Slapper ou ligne de transfert
FIABILITÉ : 0.999859 @90% CL
TEMPERATURES : Adapté à l'environnement climatique typique des applications militaires
TENSION ÉLECTROSTATIQUE : 25kV
CAPACITEUR : 500 pF
RÉSISTANCE DE DÉCHARGE : 500Ω and 5000Ω
DURÉE DE VIE : Adapté à la mission et au profil de vie
STANDARD : STANAG 4370, S-CAT n°17500
