Défense Missiles Actionnement Ouverture / fermeture de circuits

Vanne Pyrotechnique Haute Pression Multivoies

Pyroalliance conçoit et fabrique des vannes multivoies haute pression pour applications de missiles.

Ces vannes haute pression complexes, constituée de plusieurs voies, fonctionnent comme un distributeur pneumatique à déclenchement pyrotechnique permettant l'alimentation en pression pneumatique de chacune de ses voies.

Contactez-nous
Télécharger la fiche produit

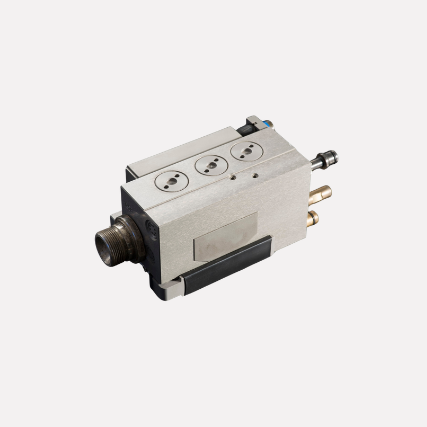

Vanne 3-voies

Les vannes haute pression multivoies sont conçues pour exécuter une séquence d’actions sur mesure, incluant l’ouverture et la fermeture de circuits, ainsi que l’actionnement mécanique.



En fonction de la pression pneumatique disponible à bord, une série d’ordres pyrotechniques déclenche successivement les fonctions requises, intégrant ainsi plusieurs mécanismes pyrotechniques dans un seul équipement.



Plus généralement, Pyroalliance fournit des chaînes pyrotechniques complètes adaptées aux besoins de ses clients. Elles sont conçues et fabriquées sous l’ Autorité de Conception de Pyroalliance.

Vanne pyrotechnique en bref

Les avantages pyrotechniques

  • Plusieurs fonctions sur une seule vanne,
  • Étanchéité avant et après fonctionnement,
  • Temps de fonctionnement très court,
  • Faible énergie requise pour l'allumage de l'initiateur,
  • Énergie stockée à bord (matériau énergétique).

Applications pour la Défense

  • Séquences d'actionnement complexes pour missiles

Les chiffres clés de la performance pyrotechnique

SPECIFICATIONS TECHNIQUES NOTRE GAMMES DE PERFORMANCE
Temps de fonctionnement : < 10 ms par voie
Courant de mise à feu: 5 A – 10 ms
Courant hors mise à feu: 1 A / 1 W – 5 min à 100 °C
Pression: jusqu'à 500 bars
Diamètre interne: > de 1 mm à 10 mm
Dimensions, poids et consommation (SWaP): Adaptés à la mission et au profil de vie
Température de fonctionnement: Typiquement [-55 °C ; +85 °C], adaptée à l'environnement militaire aéroporté
Durée de stockage: 3 ans
Durée de vie opérationnelle: de 10 à 15 ans
Fiabilité: ~1-1.10-6

Vanne 3-voies
